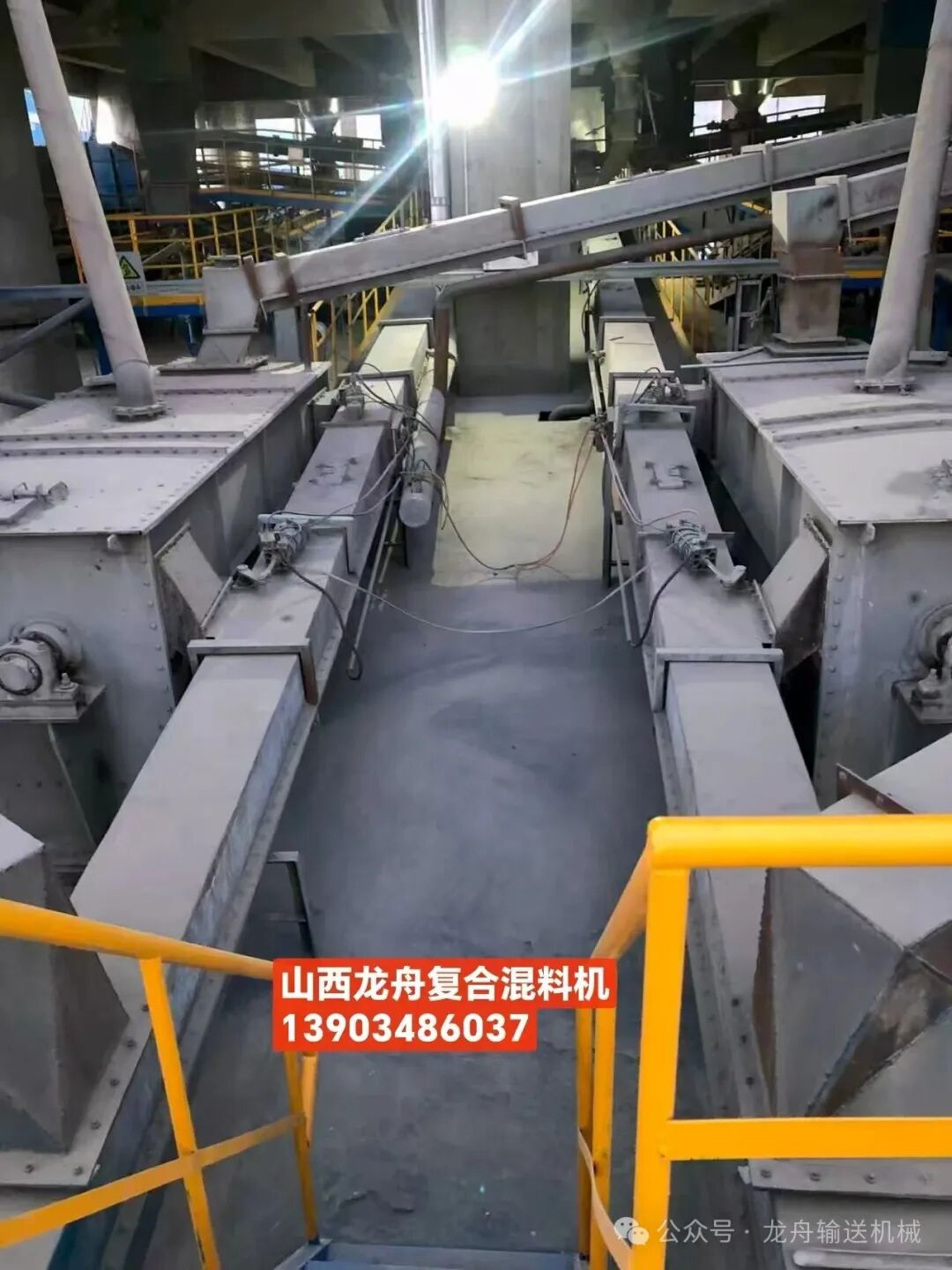

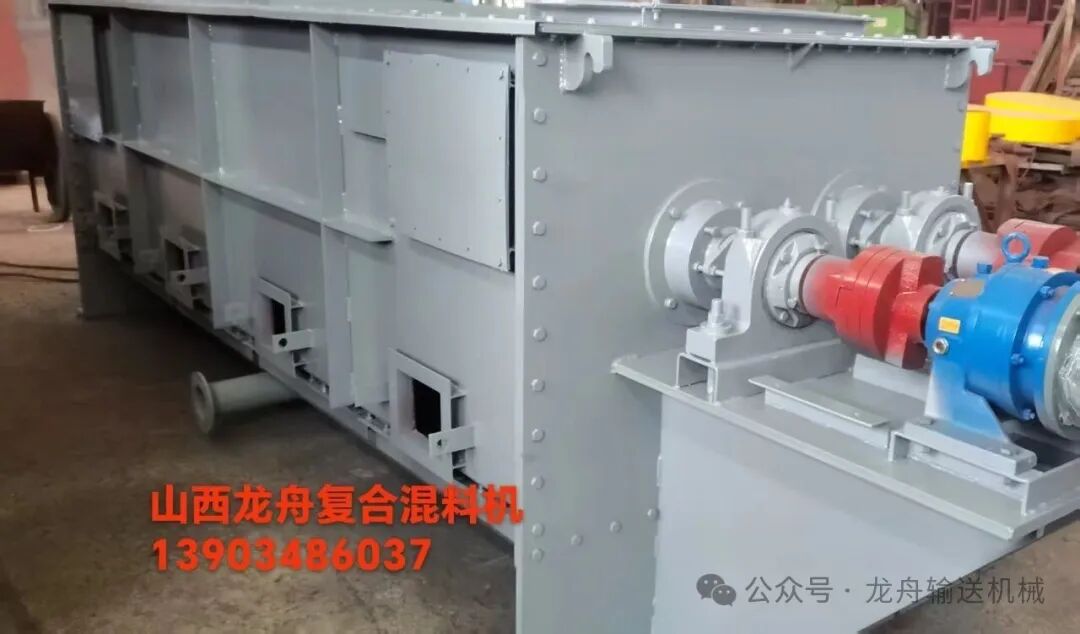

山西龍舟輸送機械有限公司研發的氣力與機械復合混料機（以下簡稱復合混料機），其工作原理是在攪拌箱的底部加裝充氣箱，充氣箱由羅茨風機供氣，進入攪拌箱的粉體物料在箱體底部充氣箱氣化作用后，由箱體內攪拌軸上固定的葉片進行攪拌，這樣雙重作用可實現在攪拌箱同一水平線上進出物料，即進出料口可布置在同一水平線上，這也是復合混料機區別于其它混料機的主要特征之一。在工藝實踐中，經常把復合混料機平行于空氣輸送斜槽（以下簡稱斜槽）安裝，這樣既可以節省復合混料機的安裝空間，也可實現斜槽內物料改向進入復合混料機與其它物料進行攪拌，之后再返回斜槽，也可不進入復合混料機直接流入下道設備，在工藝要求上達到需要攪拌時切入復合混料機進行攪拌，不需要攪拌時直接通過斜槽進入到下道工序。在工藝安排上需要注意以下幾個方面：

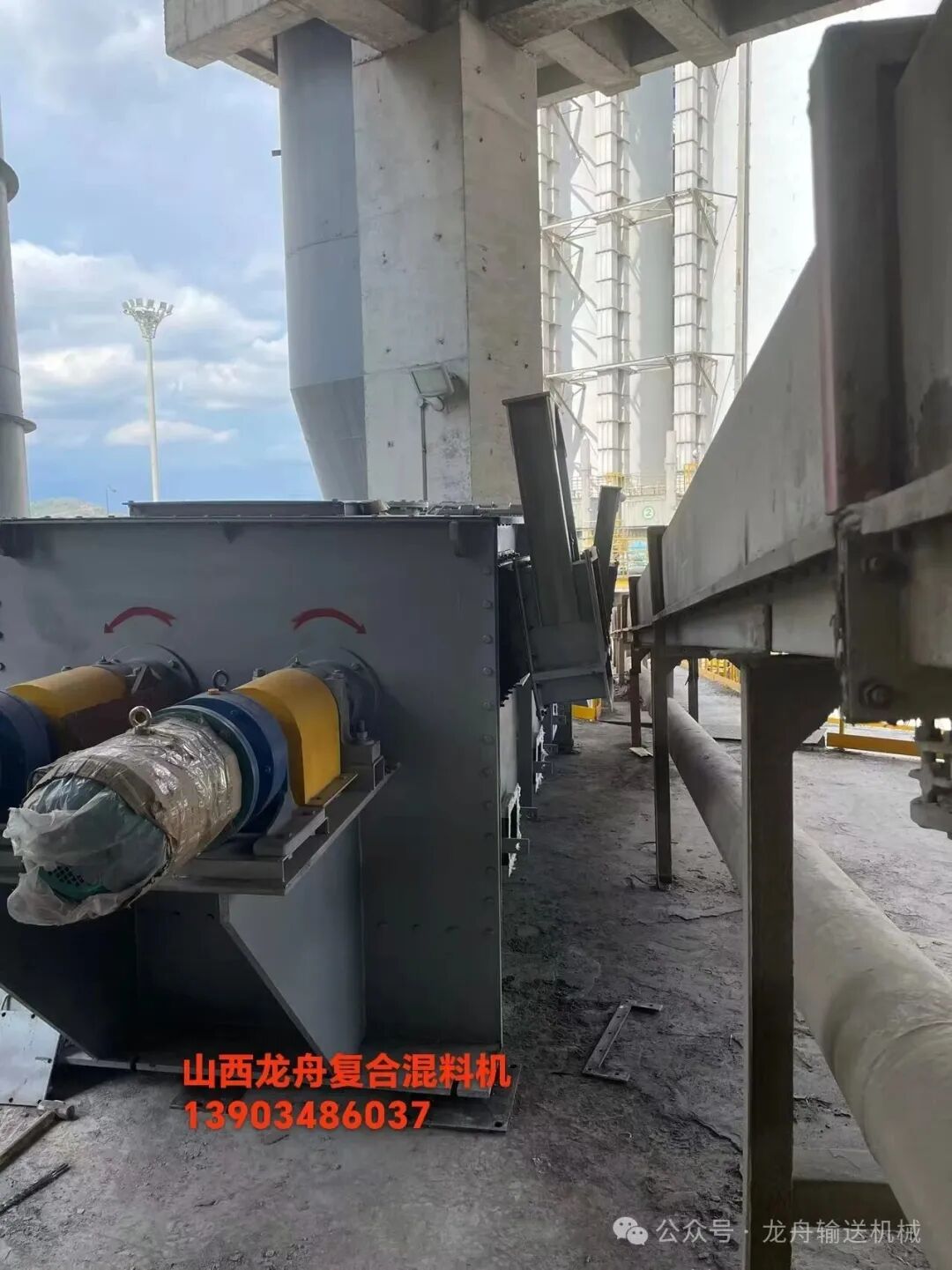

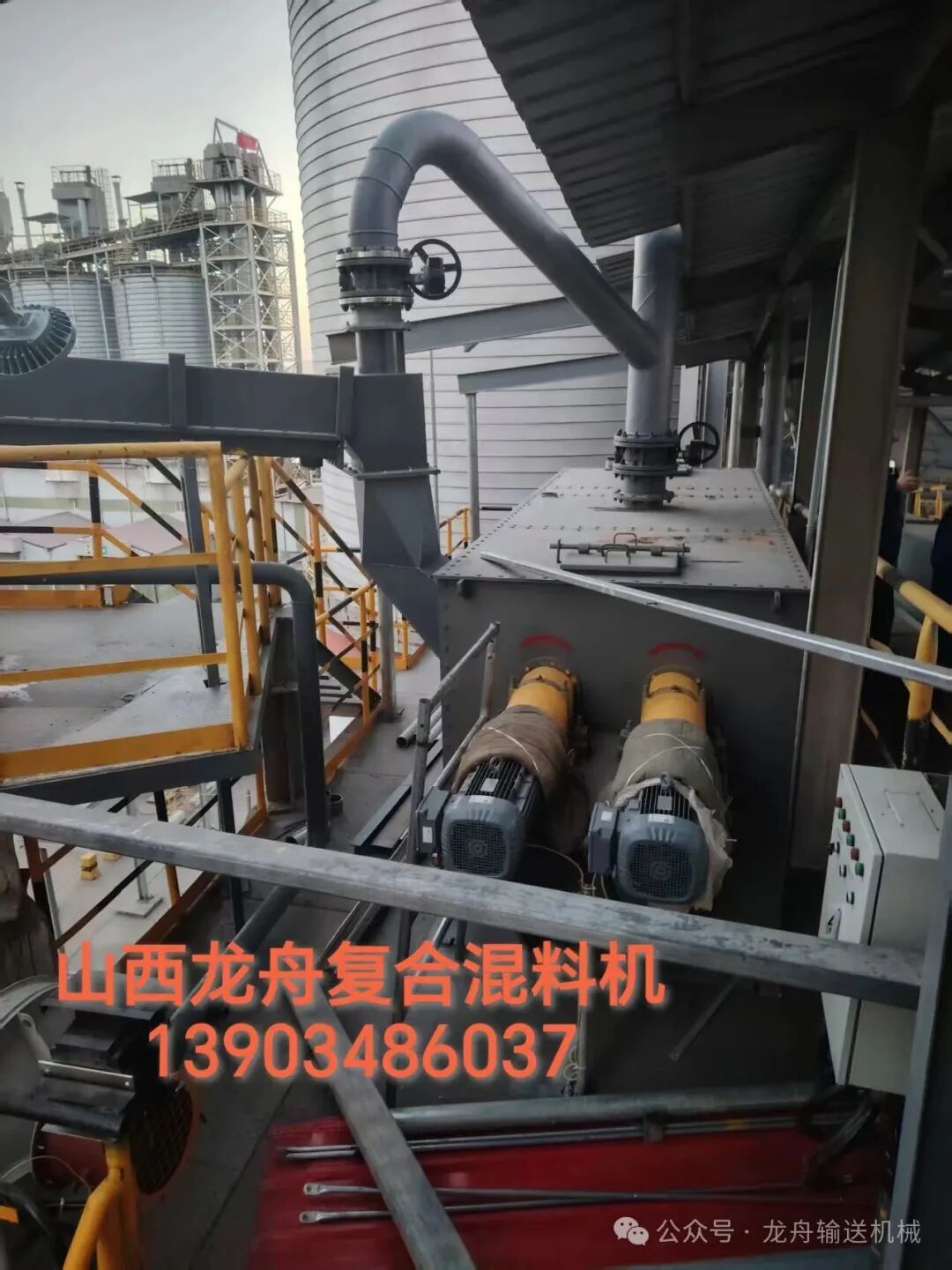

一、選擇斜槽旁較寬闊的位置安裝

    由于復合混料機的尺寸較大，當復合混料機安裝在斜槽旁路時，一方面要考慮平面位置，在斜槽安裝復合混料機的位置內不能有土建立柱、墻體、橫梁、屋架以及其他設備和檢修通道（檢修通道可改移其他位置），復合混料機的周邊還要留下足夠的檢修空間。另一方面在高度位置上保證斜槽的出口與復合混料機的入口在同一水平面上，這就要求復合混料機要有強度足夠的土建或鋼架承重平臺。

二、兩者盡可能貼近

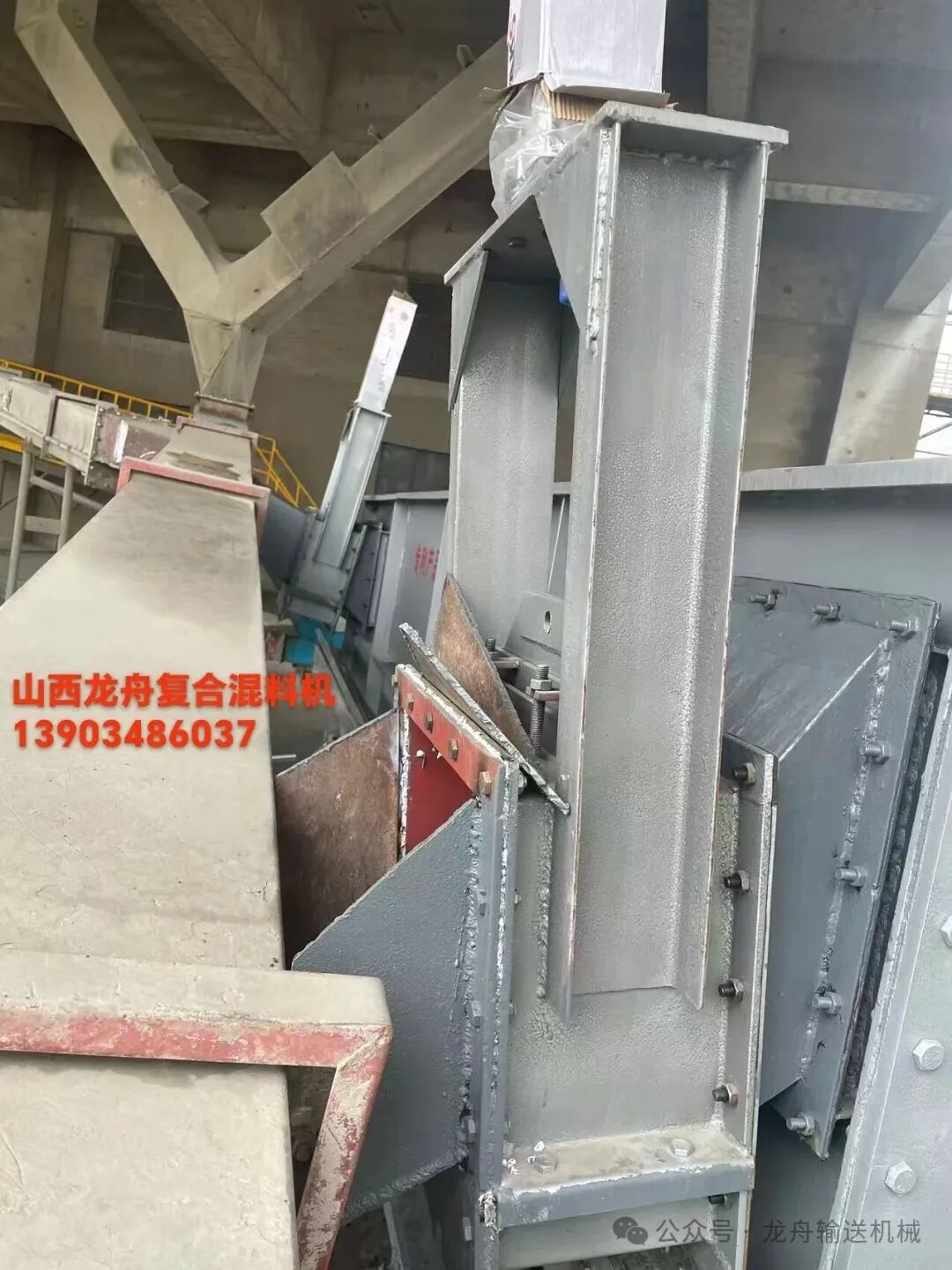

    從斜槽的出口進入復合混料機到復合混料機出口再進入斜槽，這一段的工藝落差為斜槽的斜度乘以出口到入口的距離，由于出口到入口的距離也即復合混料機入口到出口的距離，這個距離一般在2.4～4.4m，而斜槽的斜度在10%（6°）左右，也即落差為240～440mm，這樣在斜槽與復合混料機之間的連接部分要盡可能短，否則，進入復合混料機的物料無法返回斜槽，由于物料要實現雙向切換，在斜槽的出口到復合混料機入口處要安裝控制閥體，因此閥體進料到出料方向的尺寸要盡可能小，根據我們的經驗一般選用閘板閥或安裝于斜槽體內的翻板閥，這兩種閥在進出料通道上的尺寸較小，占用的工藝高度小，能較好地滿足復合混料機進出料要求。在此處較少采用弧形閥，一則是該閥在進出料方向尺寸較長，二則是閥芯在閥體內通過物料的截面空間較小，在料壓較小的斜槽內部影響物料通過量，一般在庫下控制料流開關和大小時應用較多。

三、若中間位置稍遠，斜槽要切斷布置

    通過提高前段斜槽高度或降低后段高度，之后再連接前后段來實現。在具體的工藝實踐中，在斜槽與復合混料機中間有土建立柱、除塵管道、物料溜管、電纜橋架、電控柜等無法移動的物體時，因進出復合混料機的通道較長占用一定的工藝高度，可考慮在斜槽進入復合混料機的入口后截斷斜槽，通過升高前段斜槽或降低后段斜槽的方法來提高復合混料機的出口位置，來實現斜槽進出復合混料機的料流通暢，之后再將前后端斜槽連通實現物料的雙向切換。當然，如果復合混料機安裝在下道設備（如提升機）前面，通過提高前段斜槽或復合混料機出口直接連接提升機的入口來實現。

    由于斜槽旁路安裝復合混料機的綜合成本較低，在工藝實踐中應用的機會較多，在此做了簡單的介紹，在具體的工藝實踐中情況也是千差萬別，一定要根據具體情況具體分析，根據具體情況設計最優的方案，這樣才能在之后的生產應用中一勞永逸，取得較好的經濟效益。
